晶盾周界防盜報警系統對院墻的防護

    一、概述

    當前，隨著經濟的發展，人們對于安全防范越來越重視，采取了許多措施來保護生命財產的安全。以往的做法是安裝防盜網，但也存在有礙美觀，犯罪分子易發現躲蔽，不能有效地防止壞人的入侵等缺點。尤其大面積院墻如何阻止翻越是一個問題,現在，全國各地區的都在迅速地開展建設現代化的智能防盜活動，對其中的安全防范系統、監控系統等提出了更高的要求。很多這樣的有院墻的單位多設在郊區，廠房的四周白天或夜間活動人員少時，犯罪分子很容易有從圍墻進入作案，為了使不因該發生的意外損失降到最低，必須要有一套專門的安全設備與操作人員，來維護和管理廠區的財產安全不受任何侵害。

    城市建設地點概述．．．．．．

    工程描述……..

    二、設計目的：

    大面積院墻的防護主要為周界防盜報警。設置周界防范報警系統的目的是：建立安全可靠的環境，加強出入口的管理，防范廠外閑雜人員進入，同時防范非法翻越圍墻或窗戶。周界防越報警系統就是要加強工廠周界的管理，防止非法人員通過翻越窗子進入廠區，輔助保安對于工廠的安防管理，降低工廠保安的工作難度。

    三、設計方案：

    1、系統需求說明

    某區域范圍約有3萬平方米。要求在全場范圍內進行全方位布控。根據該區域具體情況和要求，其建設的主要內容是：

    (1). 在工地區域周界建立紅外對射探測器，有效防范意外侵入。

    (2). 在保安監控室建立報警中心，在報警主機上顯示報警點。

    (3). 對射探測器與保安室接警中心有線傳輸信號.

    2、設計原則

    本設計方案力求使本系統達到技術先進、經濟實用、安全可靠、質量?jī)?yōu)良的要求，設計中遵循以下原則：

    u 先進性

    保證所提供的設備、技術、系統管理和應用軟件是目前在市場上的主流產品，在相應的應用領域占有較大的用戶市場，在相關安全防范技術方面處于國內領先水平。

    u 實用性

    必須保證系統適用、實用和方便，系統設計必須科學合理，具有良好的性能價格比，拓樸結構和技術符合整個聯網防盜報警系統的特點。

    u 穩定性

    在本方案中本公司所提供的報警中心聯網方案以及所提供的產品和軟件，有2個或2個以上正在穩定運行的案例。所提供的產品的能夠長時間穩定地運行，在降低誤報率的同時也決不放過任何可疑的情況。

    u 拓展性

    本聯網報警中心的設計必須考慮到日后發展的需要，具有一定的發展空間。在防盜報警設備和軟件方面，具有良好的可擴充能力和升級的功能。可以根據區的具體情況和需要對系統進行必要的調整、擴充，在聯網報警中心全面升級的情況下，能夠最大限度保護現有投資。

    3、系統功能

    報警主機，將所有的周界主動紅外探測器接在一部主機上，報警信號傳送到總的系統平臺，這樣工程非常簡單。周界防越報警系統是利用主動紅外移動探測器將小區的周界控制起來，并連接到管理中心的計算機，當外來入侵翻越圍墻、柵欄時，探測器會立即將報警信號發送到管理中心，同時啟動聯動裝置和設備，對入侵者進行阻嚇。

    根據千山航空公司的四周地形特點，設置了不同對數對射式紅外報警探測器位于小區四周圍墻上，主要用于防止非法入侵，報警信號接入報警主機，對各種非法入侵活動進行報警。

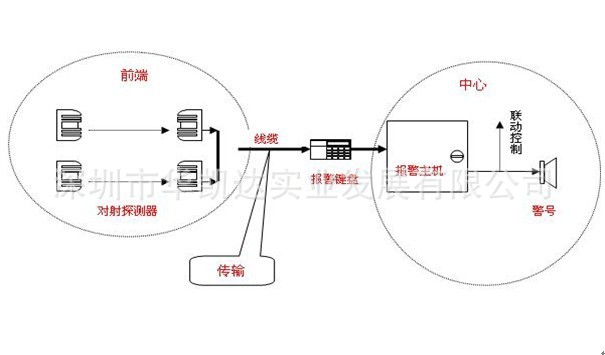

    其系統構成圖如下：

    4、產品介紹

    晶盾16路接警控制主機

    產品特點：

    1. 高速數字通訊方式，兼容ADEMCO4+2　、CID數字通訊協議；向報警中心報送信號。

    2. 可對系統進行各種編程設置，如警聲方式、防區類型、錄音、監聽、遠程控制、電話號碼、電話線檢測、強制布防、輸出等。

    3. 有線、無線兼容（9000-5/9000-6）。

    4. 2組6位用戶密碼、1組6位設置密碼均可自行修改；

    5. 可設置4組報警電話號碼（固定電話或手機號碼）和1組報警中心電話號碼。警情觸發時，循環撥號。

    6. 5種布防方式：?jiǎn)畏绤^(qū)布防、離去布防、周界布防、延時布防、遠程布防。

    7. 5種撒防方式：?jiǎn)畏绤^(qū)撒防、密碼鍵盤撒防、遠程撒防、接警撒防、遙控撒防。

    8. 5種防區類型：即時防區、延時防區、24小時防區、周界防區、旁路防區。

    9. 可遠程遙控，可外接監聽頭，遠程監聽現場警情，驅動現場警號。

    10. 內置語音模塊，可錄10-20秒語音，進行語音報警。

    11. 可用遙控器進行布防、撤防、緊急報警等操作（9000-5/9000-6）。

    12. 可用主機鍵盤快捷鍵操作，簡單方便。

    13. 可設置電話線檢測功能，防剪、防雷擊。

    14. 可用帶報警輸出的鍵盤，可設置報警輸出的時間，常開常閉輸出。

    技術指標：

    供電電源：                      AC220V+10%

    靜態消耗電流：               　 ≤100mA

    功率                            小于1.5W

    警號輸出：                      400mA以上, 12V

    輸出電壓：　　　　　　　　　　　DC12V～15V

    無線接收頻率：　　　　　　　　　315MHZ

    環境溫度：                      -10 ～ 55°C

    紅外對射探測器

    由一個發射端和一個接收端組成。發射端發射經調制后的兩束紅外線，這兩條紅外線構成了探頭的保護區域。如果有人企圖跨越被保護區域，則兩條紅外線被同時遮擋，接收端輸出報警信號，觸發報警主機報警。如果有飛禽（如小鳥、鴿子）飛過被保護區域，由于其體積小于被保護區域，僅能遮擋一條紅外射線，則發射端認為正常，不向報警主機報警。

    產品特點：

    （1）低誤報率：周界報警探測器由主動式紅外對射探頭組成，不但長距離瞄準精度高，更具有高穩定性和誤報率極低的特點，

    （2）適用于室外:采用高頻數字紅外信號，對雨、霧、雪、等惡劣天氣，適應力更強。對室外環境工作表現出極強適應性。

    （3）廣角球面鏡頭、尺寸小、有效口徑大。多段光束同時調整，水平調整角180°，垂直調整角24°

    （4）數字變頻，功耗小，壽命長，防跟蹤。

    （5）長波段，超強光柱徹底避免自然光干擾。

    （6）穩定的信號采集與傳輸：采用先進的通信傳輸網絡，直接將信號傳輸?shù)奖０仓行挠?jì)算機。因此具有傳輸距離遠，系統擴展余地大的優點。

    （7）計算機監控集成:采用數字化處理技術，對警情作出迅速反應，并可與其它安防系統聯動，達到萬無一失的目的。

    （8）反應迅速:接警時間極短，報警控制器檢測到報警信號后，在0.5s內即可將報警信息上報至控制中心。

    （9）系統安裝運行、維護成本低，使用壽命長

    技術指標：

    (1). 探測距離：20～250M。

    消耗電流：110mA

    (2). 電源電壓：DC12V-24V 無極性

    (3). 環境溫度：-25°C ～ +55°C

    (4). 光    源：長波段四光束紅外LED

    (5). 報警輸出：接點容量AC、DC30V，0.5A max

    (6). 一組常開/常閉觸點

    (7). 感應速度：35～700msec可變
